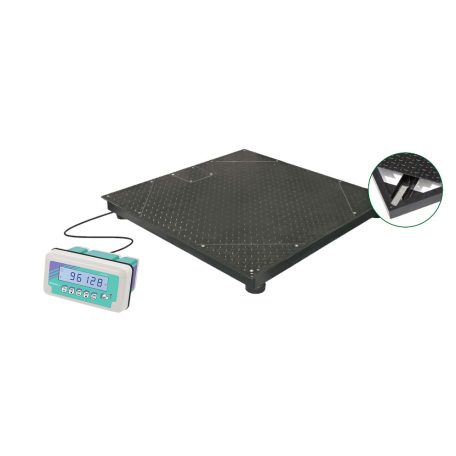

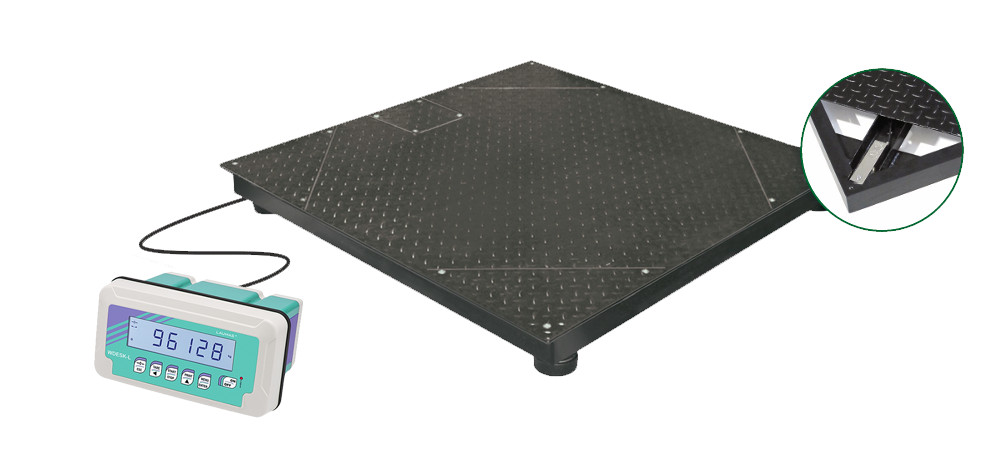

ISP WDESKL C5 (Hitelesített, Multirange) lapmérleg
C5-ös kivitel: 5000-es felbontás
Az ISP lapmérleg egy megbízható, ipari felhasználásra tervezett mérőeszköz, amely kiválóan alkalmas kereskedelmi és ipari mérésekre, beleértve a hitelesített felhasználást is. A mérleg festett acél szerkezettel rendelkezik, amelyen ellenőrizhető felső rész és oldalsó csatlakozódoboz található. A súlymérésről 4 darab IP68-as védettségű, AISI 420 rozsdamentes acélból készült nyíró mérőcella gondoskodik, amelyek pontos és tartós mérést biztosítanak. A rendszer része egy IP67 rozsdamentes acél közösítődoboz, kiegyenlítő panellel és 6 eres kábellel, valamint horganyzott acélból készült, önbeálló, központosító lábak. Emeléshez 2 db M12 furat áll rendelkezésre. A súly kijelzése történhet különálló mérlegműszerrel, vagy opcionálisan rozsdamentes acél oszlopra szerelve.
Műszaki adatok - P Platform
|
Platform anyaga
|
Festett acél
|
|
Típus (mérőcellák)
|
4x FTP 1000 kg
|
|
Mérőcellák anyaga
|
AISI 420 rozsdamentes acél
|
|
Mérőcellák védettsége
|
IP68 (kérésre: IP69K)
|
|
Közösítődoboz
|
IP67 rozsdamentes acél, kiegyenlítő táblával
|
|
Kimeneti kábel
|
6 eres, 5m hosszú
|
|
Hozzáférés
|
Ellenőrizhető rekeszek a terhelésmérő cellákhoz és a csatlakozódobozhoz
|
|
Lábazat
|
Állítható, horganyzott acél, önközpontosító gömbös kialakítással
|
|
Emelési lehetőség
|
2 × M12 furat emelőszemcsavarokhoz
|
|
Platform méret (mm)
|
1250x1250 / 1200x1500 / 1500x1500
|
Műszaki adatok - WDESKL Kijelző
|
Tápellátás
|
12–24 VDC ±10% (opció: 115/230 VAC; 50/60 Hz)
|
|
Fogyasztás
|
6 W
|
|
Védettség
|
IP67
|
|
Burkolat
|
ABS
|
|
Méretek (P verzió)
|
226 x 122 x 164 mm
|
|
Működési hőmérséklet
|
-20 °C – +50 °C
|
|
Tárolási hőmérséklet
|
-30 °C – +80 °C
|
|
Páratartalom
|
85% (kondenzációmentes)
|
|
Kijelző típusa
|
6 jegyű háttérvilágított LCD, 20 mm
|
|
Billentyűzet
|
6 gomb
|
|
Valós idejű óra
|
Igen (akkumulátorral)
|
|
A/D konverter
|
24 bit (16 000 000 pont), 4,8 kHz
|
|
Bemeneti tartomány
|
±39 mV
|
|
Érzékenység
|
±7 mV/V
|
|
Max. osztások száma
|
10000 (OIML III osztály)
|
|
Konverziók száma
|
300/s
|
|
Lineáris eltérés
|
<0.01% FS
|
|
Hőmérsékleti eltérés
|
<0.0005% FS/°C (analóg kimenetnél)
|
|
Digitális szűrés
|
10 szint, 5–300 Hz
|
|
Mérőcella bemenet
|
1 bemenet, max. 8 db 350 Ω
|
|
Relé kimenetek
|
5 db (max. 115 VAC/150 mA)
|
|
Digitális bemenetek
|
3 db PNP (2 db, ha analóg kimenet van)
|
|
Soros portok
|
RS232, RS485
|
|
Analóg kimenet (opció)
|
16 bit (0–20 mA, ±10 V stb.)
|
|
WiFi modul (opció)
|
Elérhető opcióként
|
|
Kommunikációs protokollok
|
Modbus RTU, ASCII Laumas, TCP/IP, CANopen, stb.
|
|
Funkciók
|
Darabszámlálás, adagolás, alibi memória, recept tárolás
|
Funkciók
|
Szabadon álló súlyjelző vagy rozsdamentes acél oszlopra szerelhető
|
Festett acél csőszerkezet
|
AISI 304 rozsdamentes acélból készült rakodófelület
|
|
IP65 alumíniumötvözetből készült terhelési cella
|
Horganyzott acél és poliamid lábak
|
|
