Laumas TLE analóg jelátalakító (RS485)

Letölthető anyagok

Bővebben
Márka :
Márka
További adatok
Készleten, szállítható
82 500 Ft + ÁFA / db
Részletek

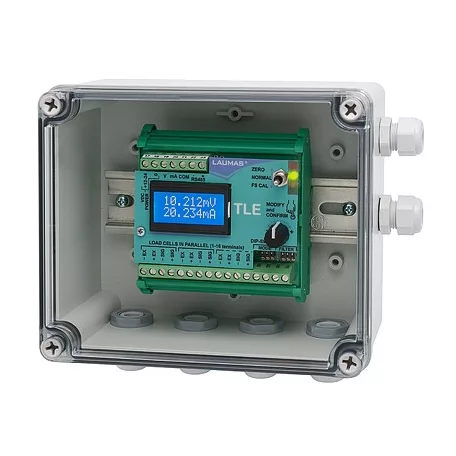

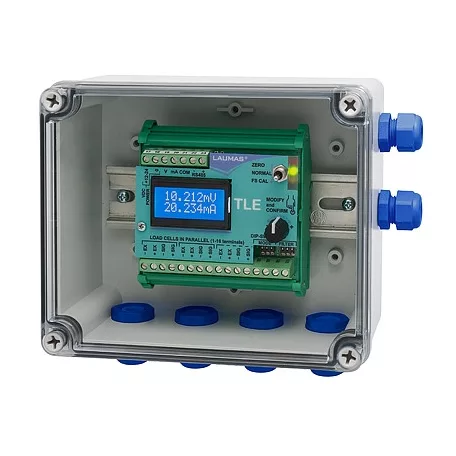

TLE jelátalakító

Laumas TLE analóg jelátalakító (RS485).

Általános jellemzők

Kommunikációs portok RS485 soros port kommunikációhoz ModBus RTU,
ASCII Laumas vagy folyamatos egyirányú átvitel protokollokon keresztül.
Bemenetek

2 optoizolált PNP digitális bemenet: állapotolvasás soros
kommunikációs protokollokon keresztül.

1 terhelésmérő cellához dedikált bemenet.

Kimenetek 3 relé kimenet, amelyeket a beállított értékek vagy protokollok vezérelnek.
OIML OIML R76:2006 jóváhagyott, III. osztály, 10000 osztás. 0,2μV/VSI
OIML R61 - WELMEC Guide 8.8:2011 (M.I.D.)
Rögzítés Hátsó panel konzol Omega/DIN sínre
A/D konverter 24bit (16 millió pont) 4,8 kHz
Kijelző tartomány 999999
Kijelző típusa LED piros, hat számjegyű, 8 mm karaktermagasság
Kezelőfelület 4 gomb a rendszer beállításához
Méretek (mm) 25x115x120
Egyéb jelző 6 db jelző LED
Tápellátás és fogyasztás 12 ÷ 24 VDC ±10% | 5 W
Alkalmazható mérlegcellák száma legfeljebb 8 (350 Ω) – 4/6 vezeték • 5 VDC/120 mA
Linearitás <0.01% teljes skálán
Termikus eltérés | Analóg term. eltérés <0.0005% teljes skálán/°C | <0.003% teljes skálán/°C
Mérési tartomány ±39 mV
Használható mérlegcellák érzékenysége ±7 mV/V
Átszámítások (mp)
300/s
Kijelző lépésközök (decimális) 0÷4 | x1 x2 x5 x10 x20 x50 x100
Leolvasások (mp) 10 szint | 5÷300 Hz
Baud ráta 2400, 4800, 9600, 19200, 38400, 115200 (bit/s)
Tárolási hőmérséklet
-30 °C +80 °C
Üzemi hőmérséklet -20 °C +60 °C

Funkciók

 Csatlakozások:
- PLC analóg kimeneten vagy terepi buszon keresztül;
- PC/PLC RS485-en keresztül (legfeljebb 99 műszer vonalismétlőkkel,
legfeljebb 32 vonalismétlők nélkül);
- távoli kijelző RS485-en keresztül;

Legfeljebb 8 terhelésmérő cellával párhuzamosan csatlakozódobozon keresztül.

TCP/IP WEB APP: integrált szoftver az Ethernet TCP/IP verzióval kombinálva a műszer távoli felügyeletéhez, kezeléséhez és
vezérléséhez.

Digitális szűrő a súlyingadozás hatásainak csökkentésére.

 Elméleti kalibrálás (billentyűzeten keresztül) és valós kalibrálás (
minta súlyokkal és súly linearizálás lehetőségével akár
8 pontig)

Tára súly nulla beállítás

 Automatikus nulla beállítás bekapcsoláskor

Bruttó súly nulla követése

Félautomata tára (nettó/bruttó súly) és előre beállított tára

Félautomata nulla



A maximális elért súlyérték (csúcs) kijelzése

Közvetlen kapcsolat RS485 és RS232 között konverter nélkül

Hiszterézis és beállított érték állítás













Adatok
Áramellátás
12 VDC - 24 VDC
Kijelző típusa
Grafikus LCD
Védettségi fok
IP67
Soros Port
RS485
Analóg kimenetek
0/4÷20 mA; 0÷5/10 V; ±5/10 V
Rögzítés
Omega/DIN sín, közösítő doboz
Cikkszám
TLE
Tömeg
1 kg/db
