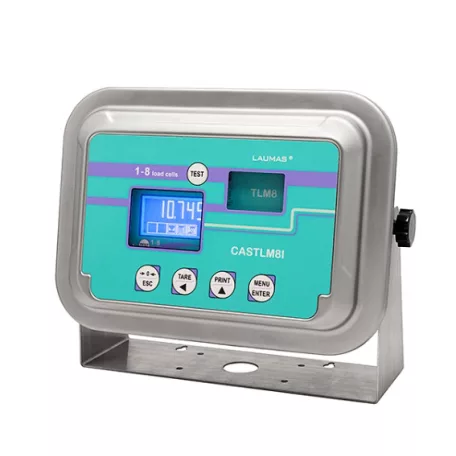

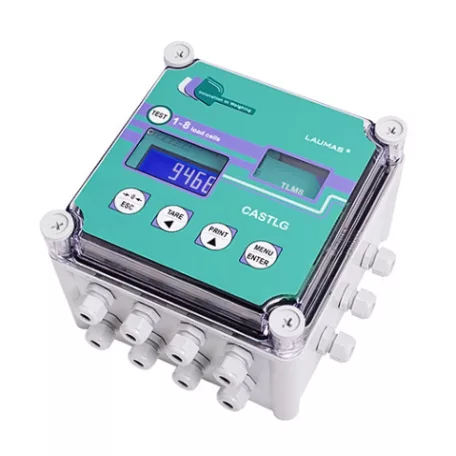

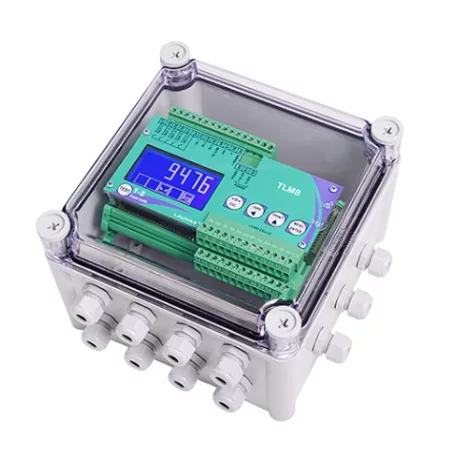

TLM8 jelátalakító
A TLM8 egy olyan jelátalakító, mely max. 8 független mérőcsatornával (így 8 mérlegcella bekötéssel) rendelkezik, össztömeg-kijelzéssel.
Lehetővé teszi, hogy analóg mérőcellák használatával is digitális mérőrendszerekre jellemző teljesítményt és funkcionalitást érjünk el.
Letölthető anyagok
Rendelhető - érdeklődjön a szállításról!
Pontos árért válasszon méréshatárt: :
A terméklapon a legördülő menüből válassza ki a kívánt terméket!
Részletek
TLM8 jelátalakító
A TLM8 egy olyan jelátalakító, mely max. 8 független mérőcsatornával (így 8 mérlegcella bekötéssel) rendelkezik, össztömeg-kijelzéssel.
Lehetővé teszi, hogy analóg mérőcellák használatával is digitális mérőrendszerekre jellemző teljesítményt és funkcionalitást érjünk el.
Általános jellemzők
| Soros portok | RS485 |
| Relé kimenetek |
5 - max 115 VAC/150 mA |
| Optoizolált digitális bemenetek | 3 - 5÷24 VDC PNP |
| Analog kimenet | 16 bit = 65535 osztás. 0÷20 mA; 4÷20 mA (akár 400 Ω) 0÷10 V; 0÷5 V (min. 2 kΩ) |
| A/D konverter | 8 csatornás - 24bit (16 millió pont) 4,8 kHz |
| Kijelző tartomány | 999999 |
| Kijelző típusa | Háttérvilágítású LCD grafikus kijelző, felbontás: 128x64 pixel, látható terület: 60x32 mm |
| Kezelőfelület | 5 gomb a rendszer beállításához |
| Méretek (mm) | 148x92x60 |
| Egyéb jelző | 6 db jelző LED |
| Tápellátás és fogyasztás | 12 ÷ 24 VDC ±10% | 5 W |
| Alkalmazható mérlegcellák száma | legfeljebb 16 (350 Ω) – 4/6 vezeték | 5 VDC/240 mA |
| Linearitás | <0.01% teljes skálán |
| Termikus eltérés | Analóg term. eltérés | <0.0005% teljes skálán/°C | <0.003% teljes skálán/°C |
| Mérési tartomány | ±39 mV |
| Használható mérlegcellák érzékenysége | ±7 mV/V |
| Átszámítások (mp) |
600/s |
| Kijelző lépésközök (decimális) | 0÷4 | x1 x2 x5 x10 x20 x50 x100 |
| Leolvasások (mp) | 21 szint | 5÷600 Hz |
| Baud ráta | 1200, 2400, 4800, 9600, 19200, 38400, 115200 (bit/s) |
| Tárolási hőmérséklet |
-30 °C +80 °C |
| Üzemi hőmérséklet | -20 °C +60 °C |
| Páratartalom (kondenzátummentes) | 85% |
Funkciók
|
8 független csatorna terhelésmérő cellákhoz: minden csatlakoztatott mérlegcella figyelése és közvetlen vezérlése. Az anomáliák azonnali jelentése (a csatlakoztatott súlyjelző kijelzőjén is |
A TLM8 funkciók kezelhetők egy W sorozatú súlyjelzővel, |
Aktív csatornák digitális kiegyenlítése egyetlen terhelésmérő cellához vagy tengelyhez. |
|
Terheléseloszlás-elemzés a 8 csatornán, biztonsági mentésekkel: |
Egycsatornás túlterhelés funkció. |
Az egyes terheléscellák (max. 8) részletes diagnosztikája: a |
|
Az utolsó 50 jelentős esemény (nullaállítás, kalibrálás, |
Az 8 leolvasási csatorna osztásainak továbbítása RS485 (Modbus RTU) vagy fieldbus segítségével. Csak a csatlakoztatott terhelésmérő cellák pontjai kerülnek továbbításra, szűrő alkalmazása nélkül; a súlyérték |
A terheléseloszlás százalékos arányainak továbbítása RS485 |
|
Csatlakozások:
|
TCP/IP WEB APP: integrált szoftver az Ethernet TCP/IP verzióval kombinálva a műszer távoli felügyeletéhez, kezeléséhez és vezérléséhez. |
Digitális szűrő a súlyingadozás hatásainak csökkentésére. |
|
A stabil súly állapotának meghatározásának lehetősége |
Elméleti kalibrálás (billentyűzeten keresztül) és valós kalibrálás (minta |
Tárasúly nulla beállítás |
|
Automatikus nulla beállítás bekapcsoláskor
|
Bruttó súly nulla követése |
Félautomata tára (nettó/bruttó súly) és előre beállított tára |
|
Félautomata nulla |
Közvetlen kapcsolat RS485 és RS232 között konverter nélkül. |
Hiszterézis és beállított érték beállítása. |
Adatok
Pontos árért válasszon méréshatárt:
Válasszon modellt
Cikkszám
TLM8_MASTER
Tömeg
1 kg/db
