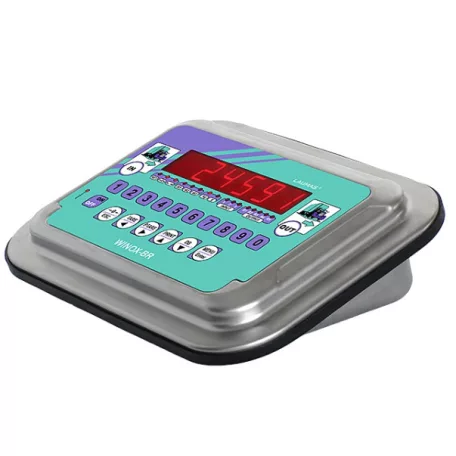

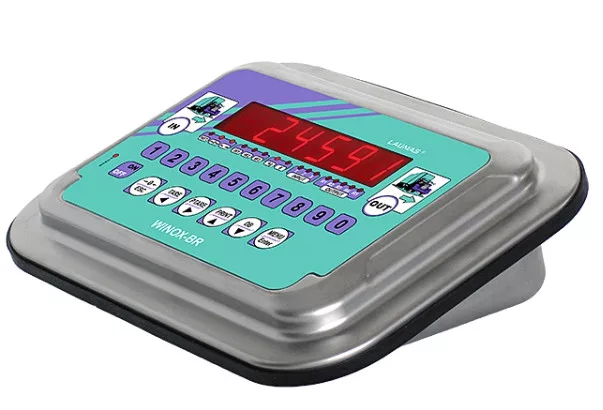

WINOXBR mérlegműszer
AISI 304 rozsdamentes acél tokozású mérlegműszer, méretei 286 x 85 x 206 mm. IP68 védelem, opcionálisan IP69K. 19 gombos billentyűzet, 16 jelző LED. Valós idejű belső óra/naptár. Különböző változatok különböző típusú elektromos csatlakozásokhoz: kábeldugók, D-SUB csatlakozók, eltávolítható csatlakozótábla/csatlakozók.
Általános jellemzők
| Tápellátás és fogyasztás |
12÷24 VDC ±10% | 6 W |
| Használható cellák száma |
maximum 8 celláig (350 Ω) vagy 16 celláig (700 Ω) - 4/6 eres | 5 VDC/120 mA |
| Linearitás | Analóg kimenet linearitás |
<0.01% teljes skálán |
| Termális eltérés | Analóg kimenet termikus eltérés |
<0.0005% teljes skála/°C |
| Mérési tartomány |
±39 mV |
| A/D konverter |
24 bit (16 millió pont) - 4.8 kHz |
| Osztások (mérési tartomány ±10 mV és érzékenység 2 mV/V) |
±999999 | 0,01 μV/d |
| Használható mérlegcellák érzékenysége |
±7 mV/V |
| Másodpercenkénti konverziók |
300/mp |
| Kijelző tartomány |
±999999 |
| Kijelző lépésközök (decimális) |
0÷4 | x1 x2 x5 x10 x20 x50 x100 |
| Digitális szűrő |
10 szint | 5÷300 Hz |
| Relé kimenetek |
4 - max. 115 VAC/150mA |
| Optoizolált digitális bemenetek |
2 - 5÷24 VDC PNP |
| Soros portok |
2x RS485, 1x RS232 |
| Baud ráta |
2400, 4800, 9600, 19200, 38400, 115200 (bit/s) |
Páratartalom (kondenzátummentes)
|
85% |
| Tárolási hőmérséklet |
-30 °C +80 °C |
| Üzemi hőmérséklet |
-20 °C +60 °C |
| Méretek (mm) |
286x85x206 |
| Kezelés |
19 gombos billentyűzet |
| Kijelző |
6 számjegyű fél-alfanumerikus piros LED, 20mm karaktermagasság, 16 jelző led
|
Funkciók
|
Intelligens csatlakozódoboz vagy más többcsatornás műszerek: lehetővé teszik
a fejlett funkciók használatát, mint például a digitális kiegyenlítés, a terhelés
eloszlásának elemzése és az automatikus diagnosztika.
|
Csatlakozások:
- PLC analóg kimeneten keresztül (kérésre);
- PC/PLC RS485/RS232-en keresztül (legfeljebb 99 műszer vonalismétlőkkel,
legfeljebb 32 vonalismétlők nélkül);
|
Távoli kijelző és nyomtató RS485/RS232-en keresztül
|
|
Legfeljebb 8 terhelésmérő cellával párhuzamosan csatlakozódobozon keresztül.
|
Digitális szűrő a súlyingadozás hatásainak csökkentésére
|
Elméleti kalibrálás (billentyűzeten keresztül) és valós kalibrálás (
minta súlyokkal és súly linearizálás lehetőségével akár
8 pontig).
|
|
Tárasúly nulla beállítás
|
Automatikus nulla beállítás bekapcsoláskor
|
Bruttó súly nulla követés.
|
|
Félautomata nulla
|
Félautomata tára (nettó/bruttó súly) és előre beállított tára.
|
Közvetlen kapcsolat RS485 és RS232 között konverter nélkül
|
|
Hiszterézis és beállított érték állítás
|
A maximális elért súlyérték (csúcs) kijelzése.
|
12 csoport kiválasztása 5 beállított értékkel külső választókapcsolón vagy
kapcsolaton keresztül (opció kérésre).
|
|
Címkézőgép kezelése
|
IoT átjáró felhőkapcsolathoz RS485-en keresztül
|
További funkciókat tekintse meg a termék műszaki adatlapában
|
