Mérlegkijelzők - funkciók és kezelésük

A LAUMAS W-SOROZATÚ mérlegkijelzők többféle működési programmal (firmware-rel) rendelkeznek, amelyeket az adott igények szerint lehet telepíteni a műszerre.

Hogyan válasszuk ki a megfelelő programot?

Íme az egyes programok főbb jellemzői és az ajánlott felhasználási területek.

1. BASE program

2. RIP program

3. LOAD program

4. UNLOAD program

5. 3/6/14 TERMÉK program

6. MULTI program

1 - BASE

Ez a legegyszerűbb program, és alapértelmezetten telepítve van a mérlegkijelzőkre.

Lehetővé teszi a kapcsolási értékek szabad beállítását, de nem rendelkezik speciális automatikus adagolási funkciókkal.

Ideális olyan helyzetekben, amikor a műszernek egyszerűen csak meg kell jelenítenie a súlyt, és azt elérhetővé kell tennie a mérőrendszerbe integrált alkalmazás számára.

A BASE programmal rendelkező súlymérők mezőbuszon vagy analóg kimeneten keresztül csatlakoztathatók a PLC-hez, amely az automatizálást végzi.

Hogyan működik?

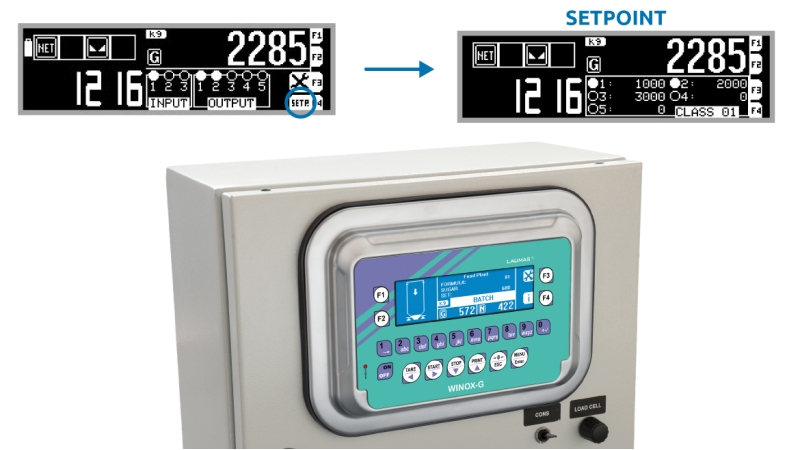

1. Először beállítjuk a kapcsolási értékeket (küszöbértékeket) és a hiszterézis értékét (ha szükséges).

2. Amikor a súly eléri vagy meghaladja az egyik beállított kapcsolási értéket, a megfelelő relékontaktus állapotot vált.

3. Amikor a súly visszatér a kapcsolási érték alá (mínusz a hiszterézis érték), a relékontaktus visszatér eredeti állapotába.

A BASE program lehetővé teszi kézi vagy félautomata adagolás végrehajtását is, a NETTÓ/BRUTTÓ funkcióval, amelyet a megfelelő külső bemenettel vagy a súlymérő TÁRA gombjával lehet vezérelni.

Ez a gomb lehetővé teszi a két állapot közötti váltást, és megjeleníti az adagolás során a termék nettó súlyát, valamint a rendszerben lévő bruttó súlyt.

2 - RIP

A RIP program a műszert soros távkijelzővé alakítja, amely egy másik súlymérő műszer által mért súlyt jelenít meg, amely valóban csatlakozik egy vagy több mérőcellához.

Hasznos, ha ugyanazt a mért súlyt két különböző műszeren is meg kell jeleníteni.

A távkijelzőként működő műszeren beállítható, hogy bruttó vagy nettó súlyt jelenítsen meg, és lehetőség van kapcsolási értékek társítására digitális kimenetekhez.

3- LOAD

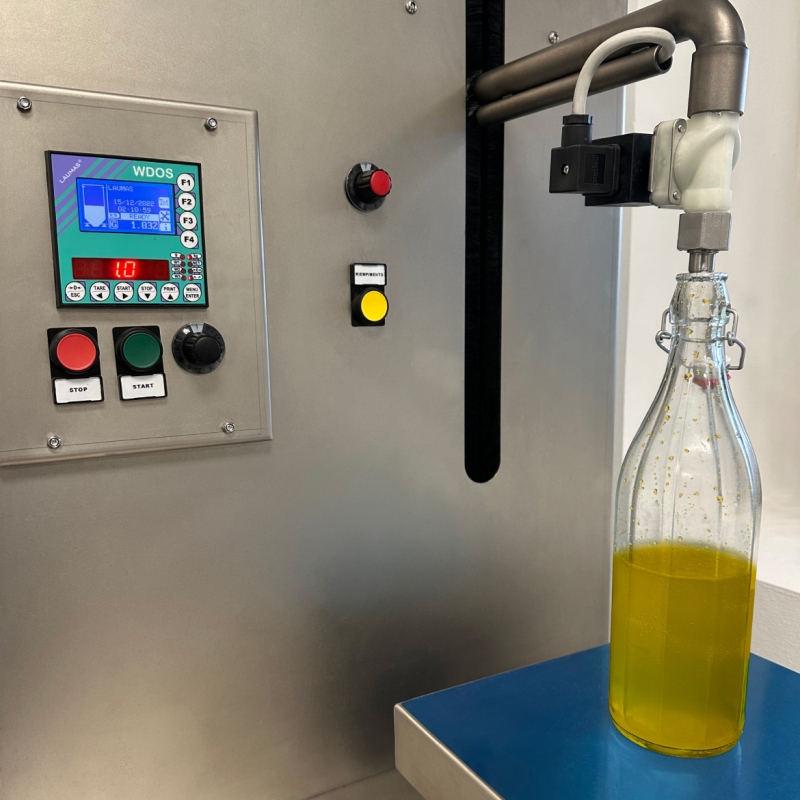

Ez az egytermékes adagolási program, automatikus adagolási alkalmazásokhoz.

Olyan folyamatokhoz használatos, ahol a mérőrendszert csak egyféle termékkel kell feltölteni, és lehetővé teszi a műszer számára az adagolási ciklusok kezelését.

Hogyan működik?

A program 99 felhasználó által programozható receptet biztosít.
Az adagolás indításához ki kell választani egy receptet, megadni a végrehajtandó ciklusok számát, majd megnyomni az INDÍTÁS gombot. Ha a rendszer számítógéppel vagy PLC-vel van vezérelve, az indítás automatizálható.

A ciklus végén, miután a termék ki lett mérve, a mérlegkijelző elmenti a felhasznált mennyiséget, elküldi az adatokat nyomtatóra vagy USB-re menti, majd bezárja a ciklus vége kontaktust, és elindítja a kiürítési fázist.

Amint a súly a minimális értékre csökken, és letelik a biztonsági kiürítési idő, a ciklus vége kontaktus újra nyit.

Ezután a mérlegkijelző készen áll egy új INDÍTÁS parancs fogadására.

Ha több ciklus lett beprogramozva, a folyamat automatikusan újraindul.

4- UNLOAD

Ez az egytermékes kiürítési adagolóprogram, automatikus adagolási alkalmazásokhoz.

Olyan folyamatokhoz használatos, ahol egy előre meghatározott mennyiségű terméket kell automatikusan kivonni a mérőrendszerből.

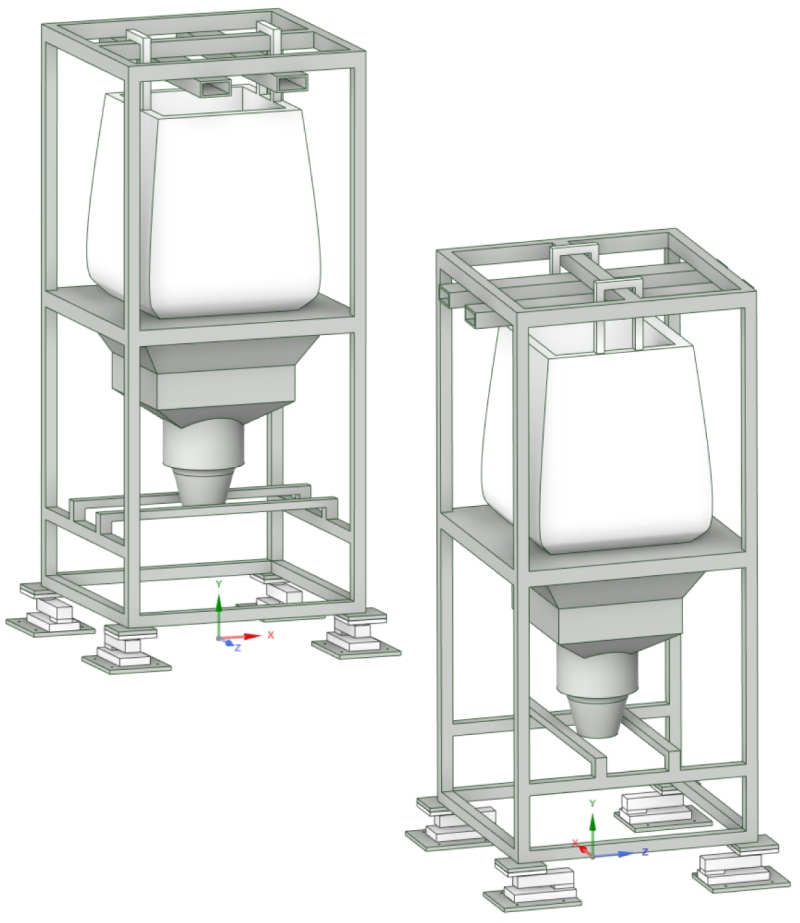

Például hasznos big bag ürítő gépeknél, ahol a rendszer megjegyzi a még hátralévő mennyiséget, amikor a zsák kiürül és újat kell behelyezni (big bag ürítő funkció).

Hogyan működik?
A kezelő beprogramoz egyet a 99 rendelkezésre álló recept közül, kiválasztja, megadja a ciklusok számát, majd elindítja a folyamatot.

A műszer ellenőrzi, hogy a rendszerben lévő súly meghaladja-e a kiürítendő mennyiséget, majd automatikusan táraz, és a kijelzőn mutatja a növekvő súlyt, azaz a kiürített termék mennyiségét.

A ciklus végén, a várakozási idő letelte után, a kijelző ismét a rendszer súlyát mutatja. Ezután elmenti a fogyasztást, lezárja a ciklus vége kontaktust, és az adatokat nyomtatóra vagy USB-re menti.

Készen áll újabb START parancs fogadására, vagy automatikusan újraindul, ha több ciklus van beprogramozva.

5- 3/6/14 TERMÉK

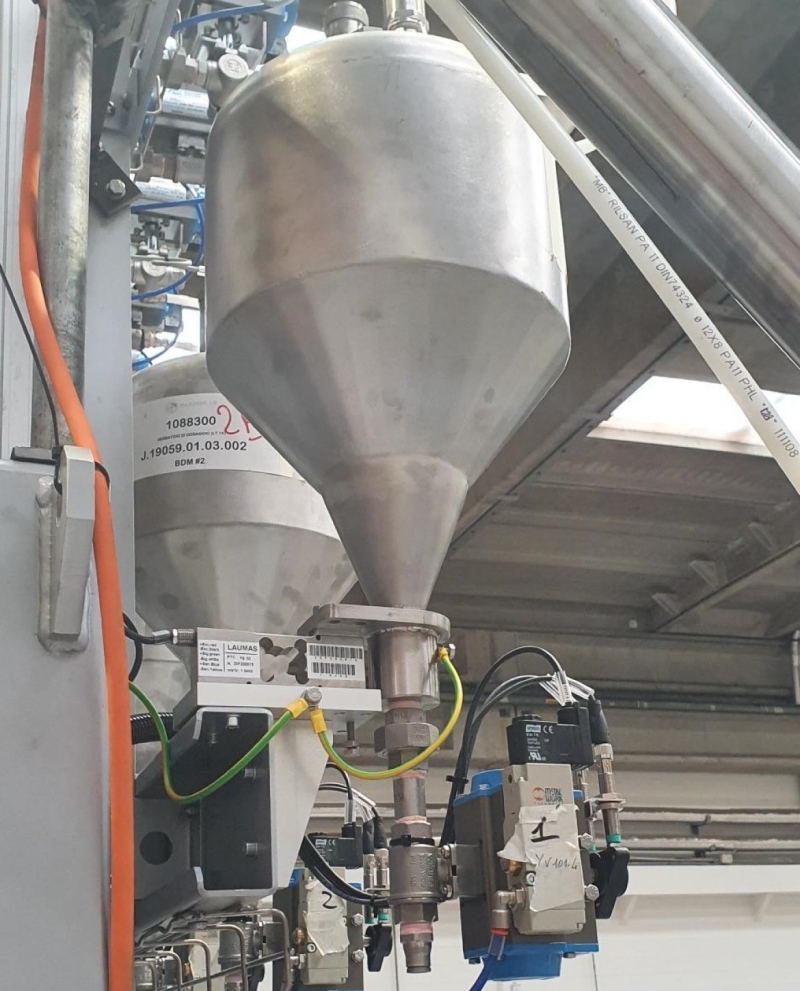

Ez a többtermékes adagolási program, automatikus adagolási alkalmazásokhoz.

Lehetővé teszi a műszer számára, hogy keverékek adagolási sorrendjét kezelje, az összetevők automatikus betöltésével a mérőrendszerbe.

Hasznos például betonkeverékek alapanyagainak adagolásánál.

Hogyan működik?
A kezelő beprogramozza a receptet (az elérhető 99-ből), megadja a termékek adagolási sorrendjét és a ciklusok számát.

A START gomb megnyomásával elindítható az adagolás.
Ha a rendszer számítógéppel vagy PLC-vel vezérelt, az indítás automatizálható.

A műszer az első termékkel kezdi az adagolást, majd a várakozási idő letelte után elmenti a fogyasztást, és áttér a következő termékre.

Ezt megismétli minden terméknél, míg a recept véget nem ér.
Az utolsó termék után is elmenti az adatokat, lezárja a ciklus vége kontaktust, majd elindítja a kiürítési fázist.

Ha több ciklus van beprogramozva, az adagolás automatikusan újraindul.

Megjegyzés:

A 6 termékes programhoz a RELE6PROD külső relémodul szükséges.

A 14 termékes programhoz a RELE6PROD és a RELE14PROD modulok egyaránt szükségesek.

6- MULTI

Ez a program az összes előző programot tartalmazza egyben.

Kifejezetten hasznos azoknak a kereskedőknek, akik készleten tartanak műszereket, de még nem ismert a végső alkalmazási cél.

A telepítő a felhasználás helyszínén választhatja ki a kívánt programot az alkalmazás igényei szerint.

A MULTI-programmal ellátott súlymérő műszerek tehát “jokerként” szolgálnak, amelyek alkalmazkodnak a különböző igényekhez.

További részletekért és szaktanácsadásért kérdezze munkatársunkat!
